Senin, 02 Oktober 2017

Cara menggambar di autocad untuk pemula - SPOT TEKNIK

Spot Teknik
cara menggunakan autocad 2016, cara menggunakan autocad 2007, cara menggunakan autocad 2013

Bagaimana Cara Menggambar di Autocad ??

Bagi kalian yang belum pernah menggunakan autocad kalian bisa memulainya dengan belajar dasar autocad, misalnya dengan belajar cara menggambar di autocad. menggambar hal yang sederhana terlebih dahulu, selanjutnya menggambar yang lebih rumit seperti menggambar mesin dengan autocad, eitssss........ tapi sebelumnya belajar dulu dasar menggambar line, polygon, circle, rectangle, ellipse, cloud dengan autocad. sebelum memulai menggambar kalian harus perhatikan beberapa hal

Jumat, 22 September 2017

Panel Tools Autocad dan fungsinya - SPOT TEKNIK

Spot Teknik
Autocad, autocad animation, autocad logo, autocad indonesia

Fungsi dan perintah autocad , apa saja ya ???

Bagi kalian yang sudah mahir menggunakan Autocad pasti sudah tahu Fungsi dan command tools untuk menggambar di Autocad ya,, disini saya mau mengulas lagi icon autocad dan fungsinya khususnya modify dan drawing tools biyar tambah pinter lah ya .. 😊

Kamis, 07 September 2017

Cara Seleksi Objek di Autocad terlengkap - SPOT TEKNIK

Spot Teknik
cara seleksi objek di autocad, seleksi objek autocad, selection icon, selection autocad, icon autocad

Autocad memberikan beberapa pilihan dalam seleksi objek.

Seleksi objek di Autocad bisa dilakukan dengan beberapa cara, nanti kita akan bahas satu persatu. Sebelumnya kalian sudah mengerti apa Autocad dan Bagaimana setting awal autocad kan? Kalau belum mari belajar bersama dalam artikel berikut :
Saya akan mengajari anda yang baru belajar Autocad tapi kalau sudah lebih profesional dari saya, YA...  ini sebagai pengingat saja ya, hehehe
Jadi, cara seleksi objek di Autocad ini juga termasuk langkah awal yang harus anda ketahui sebelum mengolah dan mengedit object di autocad. Karena apa ? karena ini adalah pelajaran dasar, yang paling dasar dan sangat mudah.
Baiklah kita mulai materinya ya
Pemilihan object pada dasarnya ada tiga metode yaitu :

CARA SELEKSI OBJEK DI AUTOCAD DENGAN MEMILIH SATU PERSATU



>> ketika kursor sudah berubah menjadi kursor seleksi, klik satu persatu object yang akan diplih >> dekatkan kursor pada object dan klik pada garis yang bersangkutan seperti gambar berikut :


seleksi objek autocad, seleksi objek, autocad, tutorial autocad, cara autocad
seleksi Object di Autocad satu persatu


CARA SELEKSI OBJEK DI AUTOCAD DENGAN WINDOW SELECTIONS


Ada dua cara jika menggunakan cara seleksi objek di autocad dengan cara ini, yang pertama pemilihan objek dari kiri ke kanan dan yang kedua pemilihan objek dari kanan ke kiri. Keduanya jelas memiliki perbedaan, jika kalian menggunakan seleksi objek dari kiri ke kanan maka semua objek harus sepenuhnya terseleksi yang tidah seutuhnya terseleksi akan lolos seleksi sedangkan jika kalian menggunakan seleksi dari kanan ke kiri, objek yang akan diseleksi tidak harus seutuhnya terseleksi, sebagian objek terkena seleksi sudah ikut terseleksi. Keduanya ada keuntungan masing masing tergantung kondisi dan situasi tentunya. Berikut cara seleksi objek di autocad dengan window selectios :

  • Dari kiri ke kanan


>> klik disebelah kiri objek >> drag ke seluruh bagian objek hingga terseleksi >> untuk melepaskan drag klik pada salah satu sisi objek >> maka objek yang terseleksi seutuhnya akan terseleksi . berikut ilustrasi gambarnya :

window selection autocad, cara seleksi autocad, cara seleksi objek, cara seleksi objek tercepat, cara mudah seleksi objek di autocad
Seleksi objek autocad - Window Selections dari kiri ke kanan -  SPOT TEKNIK

  • Dari kanan ke kiri
>> klik disebelah kanan objek >> drag kursor ke kiri sampai menyentuh sebagian objek, tidak harus seutuhnya >> lepaskan drak dengan klik salah satu sisi. Berikut ilustrasi gambarnya :

object selections autocad, select object autocad, autocad select object, object autocad, selection autocad
Seleksi objek autocad - Window Selections dari kanan ke kiri - SPOT TEKNIK

CARA SELEKSI OBJEK DI AUTOCAD DENGAN SELEKSI FENCE

Pada opsi ini kalian cukup membuat garis menyilang pada objek yang akan diseleksi. Membuat garis dari kiri ke kanan atau kanan ke kiri tidak mempengaruhi hasil seleksi, selama garis menyentuh objek yang terseleksi

>> klik select fence pada palet >> kalau kalian tidak menemukan simbol ini,
lakukan langkah berikut :
>> klik kanan pada palet >> klik customise >>
menu selection fence in autocad, customize selection fence autocad, autocad menu, cara seleksi fence autocad
Spot teknik
>> cari select fence >> setelah ketemu, klik dan drag ke palet
menu customize autocad, spot teknik, spotteknik.bogspot.co.id, menu autocad
menu customize di autocad - Spot teknik
>> setelah simbol select fence muncul, klik dan buatlah garis yang menyentuh objek yang akan dipilih
seleksi fence autocad, cara seleksi fence di autocad, autocad selections menu, object selections in autocad, metode seleksi objek autocad
Cara seleksi fence di autocad - SPOT TEKNIK
BACA JUGA
Cara Pengaturan Layer di AutocadCara Import data pnr, txt, csv ke Microsoft ExcelCara Memisahkan data satu kolom menjadi beberapa kolom pada Excel



CARA SELEKSI OBJEK DI AUTOCAD DENGAN WPOLYGON DAN SELECTION CROSS POLYGON

Seleksi objek di autocad dengan WPOLYGON hampir sama dengan window selection dari kanan ke kiri, namun penentuan batas seleksinya berupa polygon, sedangkan SELECTION CROSS POLYGON hampir sama dengan window selection kanan ke kiri, hanya beda pada batasan seleksinya berupa polygon.
berikut cara penggunaannya :

WPOLYGON



>> klik simbol Wpolygon cara seleksi wpolygon di autocad, seleksi objek dengan wpolygon autocad, tutorial seleksi objek autocad, autocad icon>> klik dari ujung objek ke ujung lainnya membentuk polyon hingga seluruh objek terseleksi >> klik dan enter

spotteknik, cara seleksi objek wpolygon autocd, autocad cara seleksi objek, wpolygon autocad, seleksi wpolygon autocad
cara seleksi objek dengan wpolygon di autocad - SPOT TEKNIK

SELECTION CROSS POLYGON

>> klik simbol selction cross polygon cra seleksi cross polygon autocad, tutorial cross selection autocad, autocad pemula, seleksi objek autocad dengan cross polygon, autocad icon >> klik dari ujung objek ke ujung lainnya membentuk polyon hingga sebagian objek terseleksi >> klik dan enter

cara seleksi cross polygon autocad, cara seleksi objek autocad mudah, cara seleksi objek di autocad tercepat, spot teknik cara seleksi autocad
cara seleksi objek di autocad dengan cross polygon - SPOT TEKNIK

CARA SELEKSI OBJEK DI AUTOCAD DENGAN SELECT SIMILAR

Cara seleksi objek di Autocad dengan select similar berbeda dengan metode sebelumnya, karena disini obek – objek yang sejenis akan terseleksi, hal ini berguna untuk memilih objek sejenis dengan jumlah yang banyak, misalnya objek dari blok attribute.
Berikut cara penggunaannya :

>> klik simbol select similar icon autocad, icon select similar autocad, cara seleksi similar autocad, tutorial select similar autocad, spotteknik cara seleksi similar autocad, atau ketik pada command promt select similar

cara seleksi similar objek autocad, cara seleksi objek sama di autocad, seleksi objek sama di autocad, autocad sleksi objek sama
Cara seleksi objek yang sama di Autocad - SPOT TEKNIK
>> pilih objekyang akan dipilih

Cara select similar di Autocad - SPOT TEKNIK
>> tekan enter , maka objek sejenis akan terseleksi seperti pada gambar berikut

hasil select simlar autocad, cara mudah seleksi objek sama autocad, mudah seleksi objec di autocad, cara seleksi objek sama autocad termudah
Cara Seleksi objek Autocad dengan Select Similar - SPOT TEKNIK
Demikian tutorial Cara seleksi objek di Autocad kali ini, jangan lupa untuk lebih tahu tentang autocad, arcgis, global mapper, dan google earth, baca artikel dan tutorialnya,lengkap dan mudah di mengerti pada menu di blog ini.













Jumat, 21 April 2017

DAFTAR ISI SPOTTEKNIK

Spot Teknik


Belajar di spotteknik dengan materi yang menarik dan dapatkan tutorialnya. Berikut materi yang kami sajikan dalam SPOTTEKNIK :

AUTOCAD

Selasa, 18 April 2017

Pengaturan Layer di Autocad

Spot Teknik

Pengaturan Layer di Autocad tidaklah susah, dan hal ini penting dilakukan sebelum memulai pengolahan data pada Autocad

layer autocad, pengaturan layer di autocad, cara membuat layer di autocad, cara mengatur layer di autocad
   tujuan pembutan layer pada setting awal Autocad ini agar memudahkan para designer ataupun drafter mengolah dan mengedit sebagian object yang ingin kita edit dari object keseluruhan agar tidak mengganggu object lain yang tidak ingin di modifikasi. Jadi object - object kita kelompokkan sesuai dengan keinginan ke dalam layer - layer. Layer - layer ini nantinya bisa di aktif dan non aktifkan saat memodifikasi object. Layer yang aktif dan sedang kalian gunakan untuk bekerja tidak bisa dinonaktifkan, namun layer lain bisa dinonaktifkan, jadi jangan kaget ya, hal itu memang begitu, jika ingin mematikan layer tersebut kalian harus memilih layer lain baru dimatikan. Sifat layer ini seperti plastik transparan yang digunakan pada presentasi menggunakan Over Head Projector (OPH), dimana layer - layer di autocad ini dipisahkan berdasarkan fungsi dan warnanya, selain itu juga layer ini bisa disusun tumpang tindih sehingga membentuk informasi yang lengkap.

Pengaturan Layer ini masih menjadi satu kesatuan dengan artikel sebelumnya yaitu

pengaturan layer juga dilakukan di awal sebelum pengolahan data, sekali lagi hal ini penting, agar kalian bisa bekerja secara profesional, maka selalu perhatikan layer mana yang akan kalian gunakan, karena kalau tidak semua object akan bercampur dalam satu layer, dan ini memusingkan jika objet yang kita buat banyak variasinya.

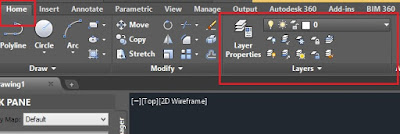

letak tombol layer di autocad  tidak susah di cari, ada pada tab ribbon home panel layer. coba simak ulasan gambar berikut

pengaturan layer autocad, edit layer autocad, membuat layer baru di autocad, menu layer autocad
Gambar Layer, perhatikan tanda kotak merah yang menunjukan letak layer
Selanjutnya kita akan praktek membuat dan mengatur layer di autocad untuk pemodelan, tentunya tidak menggunakan setting default dari autocad ya, karena kalau iya tidak perlu di setting biarkan saja apa adanya setelah pembuatan layer baru. berikut ulasannya

Cara Pembuatan dan Pengaturan layer di Autocad

  1. klik layer properties pada tab ribbon home >> klik new layer (no 2 pada gambar di bawah)
  2. maka pada deretan layer akan muncul layer baru dengan nama layer1 >> selanjutnya rename atau ganti nama layer sesuai keinginan, misal dengan nama jalan

    modifikasi layer autocad, edit layer, layer autocad
  3. Kemudian pada kolom color klik kotak warna, dalam hal ini defaultnya putih atau hitam, menyesuaikan display drawing area menggunakan hitam atau putih. Jadi pilih sesuka anda dan sesuai kebutuhan misalnya saja merah. Karena, dalam situasi tertentu warna object sudah di bakukan dalam penggambaran jadi tinggal mengikuti. >> jika sudah klik OK

    edit warna layer autocad, modifikasi warna layer autocad, cara edit warna layer di autocad, cara modifikasi layer si autocad
    Add caption



    menu layer properties, menu pengaturan warna layer di autocad
    perhatikan tanda kotak merah pada kolom color di layer
  4. Masih pada kolom layer properties, selanjutnya atur layer jalan pada kolom linetype. fungsinya untuk mengatur jenis garis yang akan digunakan >> doble klik pada linetype layer jalan >> akan keluar kotak dialog select linetype >> pilih jenis garis yag diinginkan, misal center

    cara edit linetype layer autocad, modifikasi linetype layer, pengaturan linetype layer
  5. Selanjutnya kita akan mengatur ketebalan garis, >> doble klik lineweight pada layer jalan >> pilih ketebalan garis yang kalian butuhkan, >> klik OK
    cara edit lineweight layer autocad, modifikasi lineweight layer autocad, pengaturan line weight autocad
    Secara default tebal garis akan kelihatan sama, hal ini akan tampak ketika dipastikan show lineweight pada status bar, selain itu akan tampak pada saat akan mencetak gambar pada print preview
  6. sekarang untuk mengaktifkan layer jalan yang baru saja dibuat caranya doble klik pada layer jalan hingga keluar tanda centang hijau.

    cara aktifasi layer autocad, aktif dan non aktif layer autocad
Nah itu dia cara pengaturan layer di autocad saat setting awal, ada satu lagi yang akan saya bahas pada artikel selanjutnya untuk setting awal autocad yaitu Pemilihan Object, tunggu artikelnya ya, karena tutorialnya sangat mudah dipahami dan semakin memudahkan kalian mengolah data tentunya. Semakin profesional, semakin canggih, berpengetahuan luas dalam penggunaan software autocad



Rabu, 12 April 2017

Setting Awal Autocad

Spot Teknik

Sebelum memulai untuk mengolah data ada baiknya kalian untuk melakukan setting awal Autocad.



setting awal autocad, tampilan awal autocad, autocad desain, tips autocad
Banyak dari kita biasanya melupakan hal ini dan langsung melakukan olah data tanpa setting awal, hal ini sangat keliru tentunya. Karena, Jika terjadi pengaturan yang salah maka akan berdampak pada kesulitan untuk proses editing data, dan kalau memang sudah parah kesalahannya ada kalanya lebih baik mengulang pengolahan data dari awal daripada menghabiskan waktu untuk memperbaiki. Terbayang kan bagaimana rasanya harus memulai awal suatu pekerjaan yang sudah dipertengahan jalan??  dongkol, lelah, sebel jadi satu kayak rujak buah pedes yang bikin keringetan gitu ya ... ? becanda, jangan serius mulu ya :v

Sebelum kita bahas lebih lanjut, kalian tahu kan bagian - bagian yang ada pada autocad? Karena ini akan berhubungan dengan penjelasan berikutnya. Kalau belum tidak apa, disini kalian bisa belajar.


Jadi apa saja setting awal Autocad sebelum memulai pengolahan data :

TEMPLATE

Sebenarnya Autocad sudah menyediakan beberapa template yang di dalamnya sudah diatur settingan yang baku. Jadi kita harus memanfaatkannya, ini sangat membantu kita para drafter ataupun designer dalam mengatur setting gambar dan sebaiknya dilakukan pada saat setting awal Autocad. Autocad sendiri menganut dua sistem yaitu imperial dan metrik, bedanya adalah :

  1. Sistem Autocad Imperial : biasanya ditandai dengan adanya satuaan inch, foot, mile dan pecahan (fraction)
  2.  Sistem Autocad Matrik : biasanya ditandai dengan adanya satuan milimeter, centimeter, dan angka dibelakang koma.
Cara mengetahui template pada Autocad 3D Civil 2015, ada beberapa cara yang intinya sama :
  1.  Pada saat membuka software pertama kali akan muncul kotak get start klik template pada tanda segitiga kebawah atau ( nomor 1 pada gambar di bawah ini ) >> pilih template nya
  2. Atau klik open file (nomor 2 pada gambar di bawah) >> pilih extentions *.dwt >> pilih template nya
  3. Jika sudah terlanjur memilih template yang ada dan sudah keluar tampilan drawing area >> ketik pada command line newtab >> enter maka akan muncul tampilan awal lagi >> lakukan langkah 1 atau 2

    autocad menu, autocad 3d civil, drawing area autocad, menu template autocad
    Tampilan Autocad 3D civil awal
    Sebagai informasi saja, jika kalian memilih pada folder autocad maka akan muncul beberapa template ISO seperti acadiso dan acadiso3d yang menggunakan sistem matrik sedangkan template acad dan acad3d menggunkan sistem imperial. Dalam folder sheetset juga terdapat template architectural imperial dan metrik, civil imperial dan metrik, dan manufacturing imperial dan metrik. Jadi selalu perhatikan dalam memilih template ya.

    folder template autocad, menu template autocad, gambar template autocad
    Tampilan Folder Template

    UNIT / SATUAN

    Pengaturan unit juga dilakukan pada setting awal Autocad. Dalam dunia desain sudah tidak asing yang namanya satuan, hal ini malah wajib diketahui apa satuan yang akan digunakan. Misalnya desain bangunan menggunkan satuan milimeter, centimeter, atau meter.
    Gimana cara mengaturnya dalam Autocad ? begini caranya :
    1. Pada menu bar >> klik Format >> pilih unit
      manu units autocad, setting units autocad, cara mengatur unit autocad
      Jika menu bar belum muncul klik tanda segitiga terbalik kecil diatas >> centang show menu bar
    2.      Atau bisa juga dari menu browser atau gambar A di pojok kiri atas >> klik dan pilih drawing utilities >> klik units
      cara mengatur units, menu browser autocad, unit browser autocad
    3.       Atau bisa juga ketik units pada command line >> enter
      cara mengatur units autocad dengan command line, units command line, units autocad, units 3d civil
    4.       Setelah itu akan keluar kotak dialog drawing unit >> setting satuan sesuai kebutuhan kalian (misal centimeter), hapus centang clockwise untuk menggunakan aturan berlawanan arah jarum jam (CCW)
      menu units autocad, tampilan kotak dialog units, drawing utilities autocad

    OPTIONS

    Pada Setting awal Autocad pada menu options ini merupakan pusat pengaturan suatu perangkat lunak. Caranya :
    Klik Tools >> pilih Options
    cara mengatur options autocad, menu options autocad, memilih options autocad
    Pilih tab user preferences >> pilih source content units dan target drawing units dengan satuan yang sama dengan setting units (misal centimeter), hal ini agar besar gambar di Autocad sama dengan kenyataan skala yang dipakai. >> Apply >> OK
    dialog box autocad, menu options autocad, kotak dialog options
    Pada tampilan options ini juga masih banyak lagi pengaturan – pengaturan lainnya, jika ingin megatur pilihan lain tinggal klik pada menu – menu yang ada. Silahkan berexperimen ya

    DRAFTING SETTING

    Pada setting awal Autocad ini juga diperlukan pada drafting setting seperti pengaturan grid, snap, dan osnap. Untuk menampilkannya klik tombol grid setting snap autocad, menu snap autocad, tampilan snap autocad, cara mengatur snap autocad atau tekan F7. Fungsi dari grid diaktifkan untuk membantu dalam kepresisian. Grid dapat ditampilkan titik dalam dua dimensi dan garis pada tiga dimensi. Untuk mengaktifkan snap klik tombol seperti ini  menu object snap autocad, mengatur object snap autocad, setting object snap autocad, memilih object snap klik pada segitiga kecilnya >> pilih snap setting >> stelah itu atur sesuai dengan kebutuhan, misal jarak snap X spacing 5 cm dan aktifkan tanda equal X dan Y spacing. Pada kolom grid, isikan juga Grid X spacing dan Grid Y spacing masing – masing sesuai keinginan misal 5 cm. Jangan lupa aktifkan tombol snap on dan grid on, karena sebagai pemula, hal ini sangat membantu dalam pengolahan data nantinya. Snap dan osnap sendiri seperti magnet yang selalu menarik kursor, jadi pergerakan kursor dibatasi, akan tertarik pada titik terdekat.
    pengaturan snap autocad, cara mengatur  snap autocad, snap autocad setting, snap on
    Tidak ada salahnya saat setting awal autocad juga mengatur  fitur – fitur lain pada drafting settings

    POLAR TRACKING

    Fungsinya adalah untuk menampilkan perintah saat kursor mouse berada pada radius sudut yang telah diatur.
    cara mengatur polar tracking autocad, pengaturan polar tracking autocad, autocad setting

     >> isikan 45 dalam pengaturan increment angle. Artinya apabila kursor mendekati sudut 450 dan keliapatannya kursor akan membentuk sudut tracking. Hal ini sangat membantu kepresisian terutama menggambar objek dengan sudut tertentu, misal isometri. Jadi kalian juga bisa mengatur sendiri increment angle sesuai keperluan kalian.

    OBJECT SNAP

    Juga penting pengaturan object snap saat setting awal autocad.
    setting object snap autocad, pengaturan object snap autocad, kotak dialog object snap, memilih object snap autocad

    Caranya :

    Klik tab Object snap pada drafting setting >> klik select all >> uncheck tanda nearest dan tangent >> aktifkan object snap on (F3) dan Object Snap Tracking On (F11) , seperti gambar diatas.
    Jadi jika object snap ini diaktifkan kursor akan ditarik oleh titik – titik object yang didekati oleh kursor.

    3D OBJECT SNAP

    Fungsinya hampir sama dengan object snap hanya saja bedanya pada untuk object tiga dimensi.
    Caranya sama dengan setting awal autocad pada drafting setting
    >> setelah itu pilih 3d object snap
    menu 3d object snap autocad, mengatur 3d object snap, setting 3d object snap autocad

    DYNAMIC INPUT

    Sangat berguna untuk para disainer yang akan memberikan input besaran secara langsung pada area gambar tanpa harus mengetik pada command line, jadi kalian bisa melihat panjang garis yang dibuat. Hal ini juga perlu dilakukan pada saat setting awal autocad namun tidak harus.

    Caranya sama dengan lankah pada drafting settting
    >> pilih tab dynamic input
    menu dynamic input autocad, dialog box dynamic input, kotak dialog dynamic input autocad


    QUICK PROPERTIES

    Jika display the quick properties pallete on selection dihidupkan maka setiap object yang terseleksi akan muncul sifat – sifatnya, misal warna, layer dan sebagainya. Hal ini biasanya malah mengganggu jadi di unchek atau matikan saja tombolnya. Biyasanya sih sudah di uncheck pada setting defaultnya, jadi sebagai informasi untuk setting awal autocad saja.
    menu quick properties autocad, pengaturan quick properties, mengubah quick properties autocad, settung quick properties

    SELECTION CYCLING

    Fungsinya untuk mengetahui jika ada dua object atau lebih yang bertumpukan, sehingga tidak sulit unruk memilih object meskipun saling tumpang tindih.
    contoh selection cycling autocad, gambar selection cycling autocad, selection cyclling autocad
    Caranya sama ya dengan lankah pada drafting settting
    >> pilih tab selection cycling >> centang allow selection cycling

    kotak dialog selectin cycling, pilih selection cycling autocad, pengaturan selection cycling autocad, setting selection cycling autocad

    Belum sampai disini ya ... Masih ada yang harus diperhatikan saat setting awal autocad yaitu pengaturan Layer dan pemilihan object . Namun, akan saya sajikan dalam artikel selanjutnya, karena babnya rumayan panjang jadi saya tulis di artikel yang berbeda, baca disini ya ...

    Pemilhan Object pada Auocad

    Semoga bermanfaat selamat bertemu di artikel selanjutnya untuk setting awal autocad

    Senin, 10 April 2017

    Pengenalan Autocad

    Spot Teknik
    drawing area, Autocad drawing area, area gambar autocad


    Kalau sebelumnya sudah mengerti apa AutoCAD itu, sekarang kita mengupas bagian – bagian dalam AutoCAD dalam bab Pengenalan AutoCAD.


    sebelumnya sudah pernah saya bahas secara global tentang


    yang lebih mendeskripsikan jenis dan kegunaan Autocad product dari Autodesk, Sekarang saya akan menjelaskan tentang bagian dalam autocad tersebut yang nantinya akan digunakan untuk proses pengolahan data

    Bagi Kalian yang sudah mahir dengan software autocad ini pasti sudah tahu bagian - bagian ini lah ya, Kali ini saya menggunakan AUTOCAD 3D Civil 2015 sebagai pengenalan Autocad tahap ini. Jadi kenapa saya menggunakan AutoCAD 3D Civil karena :


    1. Sebagai Engineer yang bekerja di bidang konstruksi hal ini sangat memudahkan dalam pengolahan data.
    2. Semakin Baru software keluaran Autodesk ini makan semakin memudahkan tentunya bagi pengguna. Namun, tentu saja semakin canggih software ini tuntutan spesifikasi komputer juga semakin tinggi, misalnya nih untuk product AUTOCAD 3D Civil 2016 minimal RAM 4 tapi direkomendasikan untuk penggunakan 3D nya menggunakan RAM 8, untuk Autocad 3D Civil 2017 terbaru minnimal RAM 8, Yah .. karena Autocad 3d civil 2015 sudah mencukupi untuk pengolahan data keperluan saya jadi saya menggunakan ini saja yang spesifikasi RAM nya minimal 4 dan ini sudah cukup, dan juga Autocad akan menyimpan data yang sama setiap selang 3 tahun pengeluaran product terbaru, jadi Autocad 2000 - 2003 akan disimpan dalam format *.dwg Autocad 2000, Autocad 2004 - 2006 akan disimpan dalam  *.dwg Autocad 2004, Autocad 2007 - 2009 akan disimpan dalam *.dwg 2007, Autocad 2010 - 2012 disimpan dalam *.dwg 2010, Autocad 2013 - 2015 akan disimpan dalam *.dwg 2013,dan seterusnya, ini juga yang  menjadi salah satu alasan saya memilih 2015 karena patner kerja saya menggunakan Autocad 2013 - 2015. Untuk lebih detailnya tentang spesifikasi AutoCAD bisa di lihat di sumbernya disini Autodesk Knowledge Network

    Loh kok malah cerita ini, kan mau bahas pengenalan Autocad Ya...

    Baik, kita kupas sekarang semudah mengupas pisang. Tidak serius hanya bercanda :V

    Seperti Pada gambar di atas, sudah ditunjukan bagian – bagian pada tampilan pertama AutoCAD, berikut penjelasan detailnya :

    1.   1. Menu Browser: Jika kalian klik simbol A di ujung kiri atas dengan tanda segitiga kebalik kebawah maka akan muncul beberapa perintah standart seperti:
      • New : Untuk membuka lembar kerja baru
      • Open : untuk membuka file
      • Save  : Untuk menyimpan hasil olah data
      • Save As : Menyipan file yang sudah ada atau yang sudah di edit dengan nama lain
      • Export : Untuk export data ke (DWF, DWFx, 3D DWF, DGN, DXF, PDF, FBX, dan format – format lain )
      • Publish : untuk di sharing via internet, sebagai archive dll
      • Print : untuk mencetak Hasil olahan data
      • Close : Untuk menutup aplikasi, ada dua pilihan yang pertama menutup lembar kerja yang sedang dikerjakan dan yang kedua semua lembar kerja
      • Drawing Utilities : ada beberapa perintah untuk pengoperasian seperti ( Drawing Properties, Drawing setting, Units, Audit, Status, Purge, Recovery, Open the drawing recovery, dan Update block icon )
      • Workflow : untuk memanagement workflow
    2. Quick Access : fungsi menu ini hampir sama dengan Menu browser hanya saja ada beberapa tambahan seperti properties, match properties dan deretan tombol workspace yang aktif di susun berderet tombol - tombol simbol icon. Tombol – tombol ini bisa kalian muncul dan sembunyikan, tinggal di klik pada tombol drop down segitiga di atas, selanjutnya kalian beri tanda centang pada simbol yang akan dimunculkan. Untuk mengganti workspace yang aktif tinggal klik tombol drop down pada workspace dan selanjutnya tinggal kalian klik saja. Silahkan di coba satu persatu ya semangat nih !!
    3.       Menu Bar : Ketika menu ini di buka melalui quick access toolbar, maka kalian bisa mengakases perintah – autocad yang tampilannya di susun seperti menu – menu. Jadi jika suatu saat kalian tidak menemukan perintah yang kalian cari pada panel. Kalian bisa cari disini, bisa juga melalui command line. Berikut contoh gambar menu file :
      menu bar autocad, autocad menu file, menu software autocad
    4. Ribbon dan Panel : dalam tampilan 3D workspace, ribbon dan panel sangat terlihat mencolok. Ribbon menampilkan tombol – tombol perintah autocad yang dikelompokan dalam panel sesuai dengan fungsinya.
    5. Command line : fungsinya untuk memasukan input perintah, koordinat, besaran atau harga yang di inginkan untuk di proses oleh AUTOCAD. Biasanya pengguna yang telah hafal sortkey akan menggunakan command line ini karena lebih mudah dan cepat dalam pembuatan object di autocad.
    6. Statusbar : menunjukan settingan dan file autocad yang sedang aktif. Beberapa feature disini membantu dalam membuat model yang persisi dan biasanya dilengkapi dengan sortkey
    7. Area gambar : atau bisa disebut drawing area. Disinilah kita bisa membuat dan memodifikasi object gambar pada autocad. Drawing area ini dibedakan menjadi dua yaitu mode space dan Paper space. Pada mode space inilah kita mengolah dan memodifikasi gambar sedangkan pada mode paper space atau layout lebih di pakai untuk proses mencetak gambar, memang pada mode space juga sudah bisa dipakai untuk mencetak gambar atau plotting namun jika kalian menggunakan gambar tiga dimensi maka diharuskan untuk mengubah ke mode paper space ini untuk percetakan. Biasanya pada mode paper space ini kita bisa menyesuaikan dengan kertas yang akan di pakai sehingga skala gambar yang digunakan sesuai. Pada kedua mode ini juga dilengkapi dengan simbol UCS atau orientasi sumbu X, Y. Berikut contoh kedua mode
      mode space autocad, paper space autoad, menu autocad, tampilan autocad
      Sebelah kiri Mode space dan Sebelah kanan Pepar Space


    8. Kursor mouse : dalam penggunakan Autocad ini sangat dianjurkan untuk menggunakan mouse karena ini mempermudah pengolah data. Klik kiri pada mouse berfungsi untuk memilih, klik kanan fungsinya sama dengan klik kanan pada umumnya yang nanti akan memunculkan beberapa options, scroll ke atas fungsinya untuk zoom in atau memperbesar, scroll ke bawah fungsinya untuk zoom out atau memperkecil tampilan display, sedangkan jika scroll ditekan maka fungsinya sama dengan pan untuk menggeser tampilan gambar. Nah kalau kalian tidak memakai Mouse bayangkan betapa ribetnya harus selalu klik kanan pilih optional zoom dan pan, klik kiri balik lagi klik kanan untuk exit, ya .. begitulah. Berapa waktu yang tersita untuk klik kanan klik kiri, dan klik kanan lagi, sedangkan kalau kalian ingin profesional sebaiknya bekerja dengan cepat dan teliti. Memang ini tahap penegenalan Autocad tapi saya anjurkan menggunakan mouse ya, biar hemat waktu


    Demikian tahap pengenalan Autcad , semoga bermanfaat ya .. jangan lupa masih banyak tutorial
    lain disini, Jangan Lupa untuk tahu lebih banyak software disini, yuk kenalan dulu

    Global Mapper adalah
    Apa itu Google Earth ?

    Semakin banyak software yang kalian kuasai semakin profesional tentunya. karena hampir semua orang kini bisa otak atik yang namanya aplikasi makanya jangan kalah ya, tidak ada batasan untuk menguasai suatu ilmu dan tentunya menguasai berbagai software akan menjadi poin plus untuk kalian apalagi dalam dunia kerja, ya kan. Jangan pernah sungkan untuk kenalan ya seperti pengenalan Autocad ini.

    Coprights Spot teknik blog@ 2016, |
